데이터 통신 #4

전송 매체

전송 매체는 발신지로부터 목적지로 정보를 전달할 수 있는 모든 것을 말한다. 물리층에 의해 제어되는 데이터가 실제로 전달되는 통로이다.

1. 유도 매체
2. 비유도 매체

유도 매체(Guided)

유도 매체는 Guided 또는 wired 로 불리는 유선 매체들을 말한다. 성능은 주파수 대비 거리에 대한 감쇠를 비교하는 것으로 측정한다.

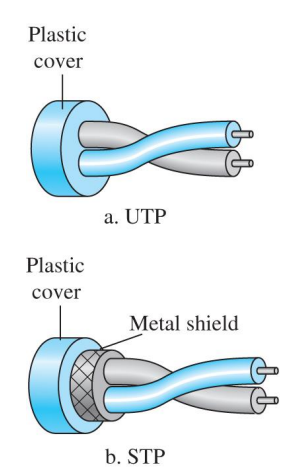

1. 꼬임 쌍선(Twisted-Pair Cable)

   • 구리선, 절연체 등으로 구성됨
   • 비차폐선(UTP : Unshielded Twisted-Pair) : 절연된 전도체 쌍을 감싸는 금속 그물 덮개가 존재하는 케이블
   • 차폐선(STP : Shielded Twisted-Pair) : 금속 그물 덮개가 존재하지 않는 케이블
   • 차폐선이 비차폐선보다 성능이 우수하지만, 돈이 더 많이 든다.

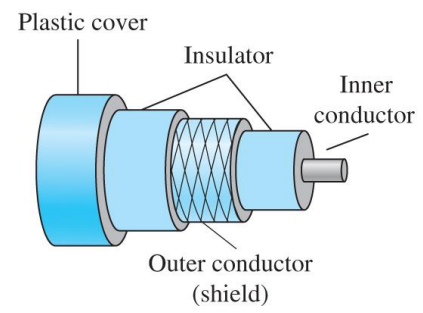

2. 동축 케이블(Coaxial Cable)

   • 꼬임쌍선보다 더 높은 주파수 범위의 신호를 전달한다.
   • 절연 피복으로 둘러쌓인 단선/연선으로 된 중심 코어 도체 구조
   • 전체 케이블은 플라스틱 덮개로 보호된다.
   • 대역폭은 넓지만 감쇠가 심하기 때문에 중계기가 필요하다

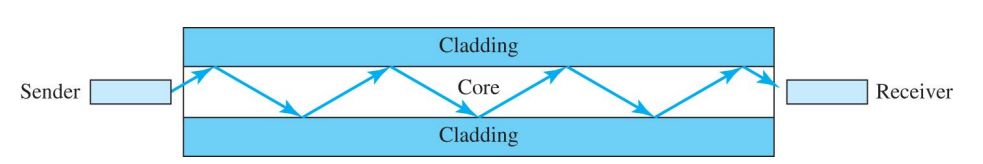

3. 광섬유 케이블(Fiber-Optic Cable)

   • 유리나 플라스틱으로 구성되고, 중심부는 더 낮은 밀도의 유리나 플라스틱 피복(cladding)으로 둘러쌓여 있는 구조
   • 빛의 형태로 전송
   • 밀도가 높은 매체를 통과하면 속도가 감소(빛의 특성)
   • 빛의 반사,굴절 등의 성질을 이용한 전송 케이블
   • 꼬임쌍선보다 적은 감쇠

비유도 매체(UnGuidied)

물리적인 매체가 아닌, 전자기 신호를 이용해 전송하는 것을 말한다. 약 3kHz ~ 900THz 범위를 사용한다

1. 라디오파
   • 약 3kHz ~ 1GHz
   • 대역이 매우 좁기 때문에 적은 데이터 전송 용량을 가진다
   • 전방향성 전파
   • 사용 : AM방송


2. 마이크로파
   • 1GHz ~ 300GHz
   • 넓은 대역으로 전송 용량이 크다.
   • 직진성이 강하고 회절성이 약함(주파수가 높아짐에 따라 나타나는 파동의 성질)
   • 사용 : 유니캐스트, 휴대전화


3. 적외선(Infrared)
   • 300GHz ~ 400THz
   • 단거리 통신에 사용
   • 벽 통과 불가
   • 넓은 대역폭
